活性炭吸附脫附

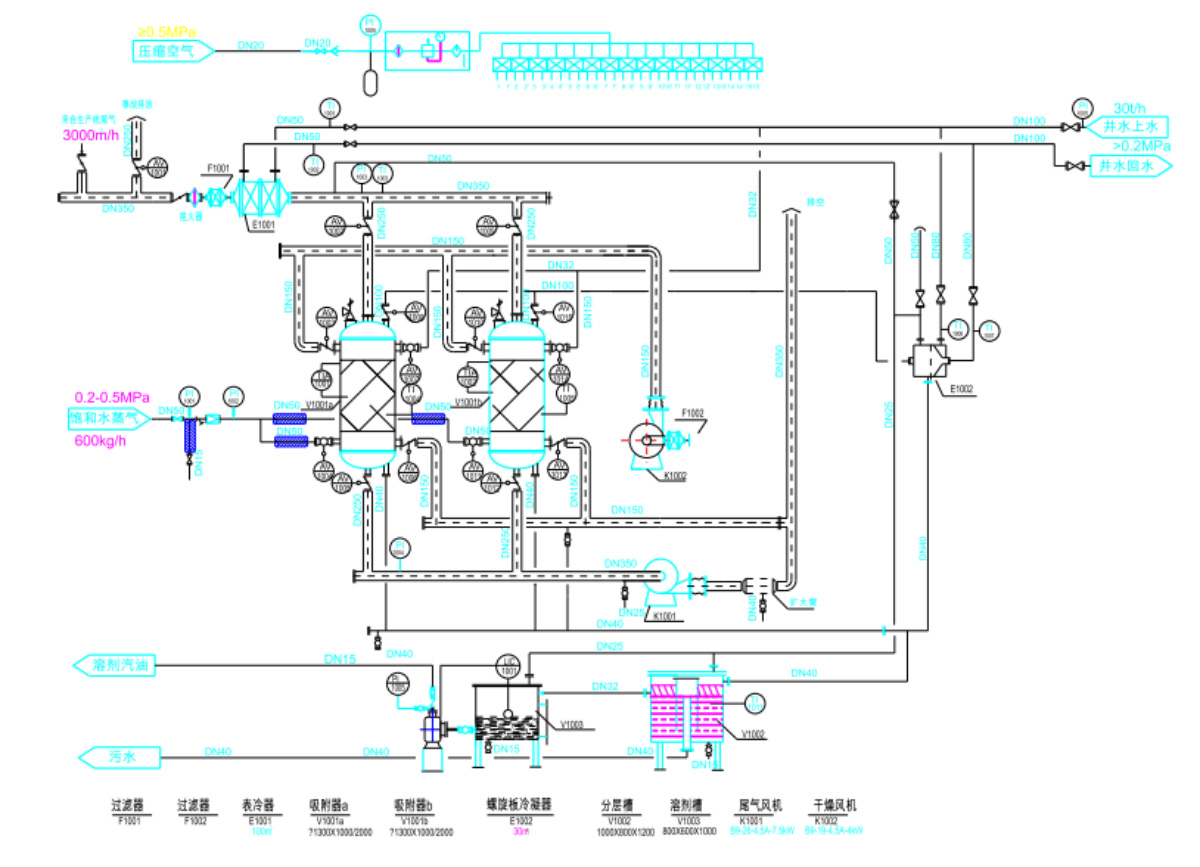

工藝流程說明：
工藝過程主要包括：吸附系統、再生系統和自動控制系統。

吸附過程
廢氣進入吸附系統，經過進氣/脫附擋板閥進入吸附器，穿過活性炭纖維吸附芯吸附后，經中心筒從上擋板閥排出，合格的氣體再經過排氣擋板閥直接排空。

脫附
吸附器的上擋板閥壓下，吸附器上的蒸汽閥打開，吹入蒸汽與吸附氣流方向反向吹掃炭纖維吸附層，解吸出來的有機物和蒸汽混合物經冷凝器冷凝后，送入分層槽重力分層，集中到儲槽儲存，然后通過計量泵送入客戶有機物儲槽。

間歇淋水
脫附蒸汽停止吹掃后，吸附器床層在不停地向下淋著冷凝的熱水。如果馬上通入冷空氣進行干燥降溫，活性炭顆粒需要很長的干燥降溫時間，才能達到效果。因此，在工藝控制上設置間歇淋水時間，讓其自然將水控干，然后再進行干燥降溫操作。

從吸附器底部流出的間歇淋水混合液經深冷卻器冷卻后，送入分層槽重力分層，集中到儲槽儲存，然后通過計量泵送入客戶有機物儲槽。

降溫干燥
間歇淋水完成后，吸附劑溫度仍很高、濕度仍很大，不利于吸附操作，所以要用足夠的新鮮冷空氣對其進行吹掃，達到對碳纖維吸附劑降溫和干燥的目的。啟動干燥風機，新鮮空氣經過濾后加壓，經過干燥風擋板閥進入吸附器，穿過活性炭纖維吸附床，再經過排氣擋板閥排空。
